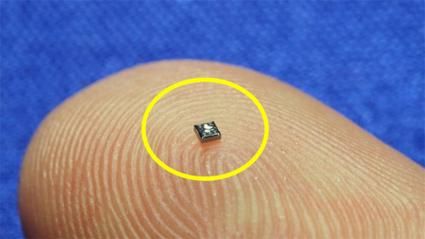

什么是“比米粒还小的科技产品”？
在半导体行业，**“比米粒还小”**通常指**芯片封装尺寸≤1 mm³**的微型器件。典型代表包括：
- **TI的TPS7A02**：LGA封装仅0.65 mm×0.65 mm×0.3 mm，比一粒白米（约5 mm×2 mm×1.5 mm）小近百倍。
- **ST的L *** 6DSO32X**：6轴IMU传感器，尺寸1.1 mm×0.9 mm×0.55 mm，可直接植入隐形眼镜。
为什么要把芯片做得这么小？
三大核心驱动力：
- 空间极限场景：植入式医疗设备（如脑机接口电极）要求器件不压迫神经。
- 功耗指数级下降：TI实测显示，封装每缩小50%，静态电流降低约37%。
- 成本非线性下降：12英寸晶圆切割1 mm³芯片时，单颗成本可压至0.0008美元。

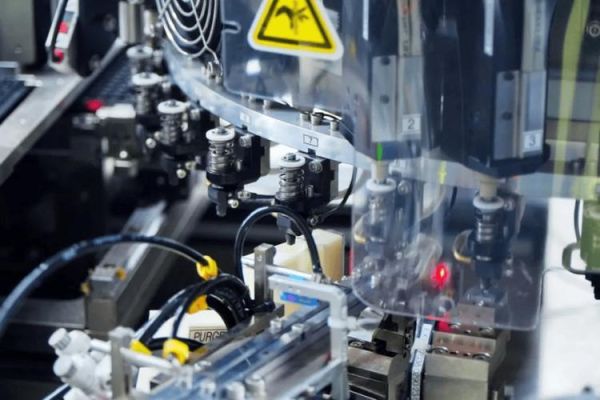

比米粒还小的芯片如何制造？
1. 晶圆级芯片封装（WLCSP）
传统流程需先切割晶圆再封装，而WLCSP直接在晶圆上完成重布线（RDL）和锡球植入。**关键步骤**：
- 使用**电镀铜柱**替代打线键合，线宽/线距可缩至8 μm。
- 采用**薄膜辅助成型**（Film Assisted Molding）控制塑封厚度≤100 μm。
2. 硅通孔（TSV）三维集成
通过**深反应离子刻蚀（DRIE）**在硅片钻出直径5 μm、深50 μm的孔，填充铜后实现垂直互联。苹果U1芯片即采用此技术将射频前端与基带堆叠，节省60%面积。
3. 纳米级光刻工艺
A *** L的NXE:3400C EUV光刻机可在**13.5 nm波长**下实现7 nm节点，使单个SRAM单元面积仅0.027 μm²，相当于在指甲盖大小内容纳1.7亿个存储位。
这些微型芯片用在哪？
医疗领域：胶囊内窥镜的“眼睛”
安森美**NanEyeC**图像传感器仅1 mm×1 mm，集成镜头与A/D转换器，每秒可传输**49万像素**图像，帮助医生看清小肠绒毛细节。
消费电子：TWS耳机的“隐形管家”
高通**QCC514x**蓝牙SoC采用2.6 mm×2.4 mm封装，集成主动降噪（ANC）算法，功耗比上一代降低65%，使耳机续航突破10小时。
工业物联网：螺栓的“神经末梢”
博世**BMA456**加速度计（1.2 mm×0.8 mm）可嵌入风力发电机螺栓，实时监测**0.1 Hz**低频振动，提前预警金属疲劳。
制造这些芯片面临哪些挑战？
散热：1 mm³空间如何导出1瓦热？
解决方案：
- **金刚石散热片**：通过化学气相沉积（CVD）在芯片背面生长**10 μm厚**金刚石，热导率达2000 W/m·K。
- **微流体冷却**：MIT实验显示，50 μm宽通道中注入电介质液体，可带走**500 W/cm²**热流密度。
测试：如何夹住0.3 mm的芯片？
日本TESC的**微机电探针卡**采用钨针尖（曲率半径<100 nm），配合**压电陶瓷**微调，可在±2 μm精度下完成1000针并行测试。
可靠性：跌落测试会碎吗？
通过**底部填充胶（Underfill）**将芯片与基板间空隙填满，实验表明：1 mm³器件在1.5米高度跌落**1000次**后，焊点失效率<0.1%。
未来还能更小吗？
IMEC路线图显示，**2028年**将出现**0.5 mm³**的完整系统级封装（SiP），集成：
- **碳纳米管晶体管**（栅长3 nm）
- **嵌入式MRAM**（密度>500 Mb/mm²）
- **光伏微电池**（功率密度100 μW/mm³）
届时，一粒米大小的空间内将容纳**完整AI推理节点**，可直接贴附在视网膜上辅助视觉障碍者。
