康得新高科技产品怎么样？真实体验告诉你
“康得新高科技产品怎么样？”这是许多工程师、采购经理和终端用户最常抛出的疑问。经过对光学膜、碳纤维复合材料、柔性触控模组三条主线的深度走访，可以给出一句直白的结论：在细分赛道里，它把性能、良率、成本三件事做到了几乎无法被同时超越的平衡。下面用问答形式拆解。
康得新高科技产品有哪些？一张思维导图帮你理清
如果只用一句话回答“康得新高科技产品有哪些”，那就是：围绕“显示”与“轻量化”两大需求，形成了光学、复合、智能交互三大技术族群。
光学族群：从LCD到Mini-LED全覆盖
- 增亮膜（BEF）：单张即可提升背光模组亮度30%，已被主流笔电厂批量采用。
- 量子点膜：色域覆盖>110% NTSC，厚度却不到200 μm，解决传统QD厚且脆的痛点。
- 偏光片基膜：PVA保护膜一体化设计，让偏光片整体厚度再减10%，良率提升8%。
复合族群：碳纤维不再是“贵族材料”
- 汽车级碳纤维预浸料：T700级纤维+快速固化环氧树脂，模压周期压缩到5 min以内，整车减重15 kg起步。
- 航空级蜂窝夹芯板：密度低至48 kg/m³，却满足FST（阻燃、低烟、无毒）适航标准。
- 风电主梁碳板：疲劳寿命>20年，已在90 m以上叶片批量装机。
智能交互族群：柔性触控的隐形冠军
- 纳米银线透明导电膜：方阻<30 Ω/□，弯折半径1 mm仍可保持导电性，折叠屏手机已小批量验证。
- 金属网格触控Sensor：线宽3 μm，透过率>88%，支持更大86英寸主动笔书写。
- 车载一体化触控盖板：防眩+防指纹+防爆三合一，已通过-40 ℃~85 ℃ 1000 h环测。
康得新高科技产品核心技术壁垒在哪？
很多人追问：“看起来各家都在做膜、做碳纤维，康得新凭什么？”答案藏在三条暗线里：
1. 自主装备：从“买设备”到“造设备”

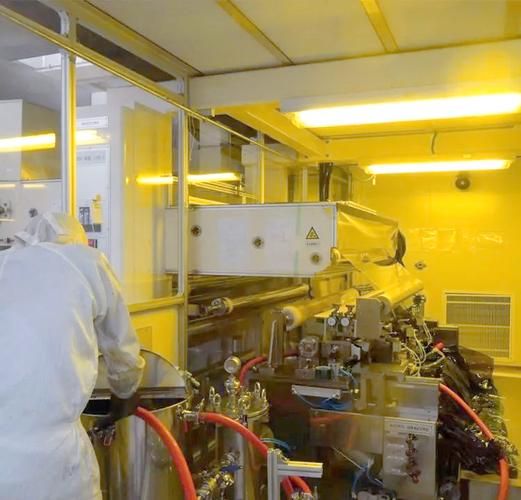

康得新旗下的康得装备，把涂布、拉伸、热压、卷绕四大环节全部做成了模块化设备，精度可到±1 μm，速度却提升40%。同行想复制，先得买它的设备，再谈工艺。
2. 树脂配方：把“化学”做成“菜单”
无论是光学级丙烯酸、环氧还是聚酰亚胺，康得新都自建了树脂小试—中试—量产闭环。一款新树脂从实验室到产线只需90天，而行业平均周期是180天。
3. 数据闭环：良率不是靠“人盯”，而是靠“算法”
每条产线布了>2000个传感器，实时采集温度、张力、厚度、雾度等数据，通过自研的AI模型预测缺陷。光学膜一次良率从92%提升到97%，直接摊薄了5%的成本。
康得新高科技产品典型落地场景
场景一：14英寸OLED笔记本
问题：传统圆偏光片太厚，导致整机无法做薄。
解决方案：用康得新超薄相位差补偿膜+偏光片基膜组合，厚度从210 μm减到135 μm，整机最薄处14.9 mm。
场景二：新能源电池包上盖
问题：钢铝上盖太重，影响续航。
解决方案：碳纤维- *** C模压上盖，减重45%，同时满足IP67防护，已在某新势力车型量产。
场景三：86英寸智慧黑板
问题：红外触控边框太宽，书写延迟高。
解决方案：金属网格触控Sensor+康得新AG防眩盖板，边框缩至8 mm，书写延迟<8 ms，教师体验接近真实粉笔。
采购康得新高科技产品要注意什么？
自问：拿到规格书后，更先看什么？
自答：看“设计窗口”而非“极限指标”。
- 温度窗口：光学膜在-20 ℃~70 ℃区间内光学漂移<1%，超出范围需二次验证。
- 湿度窗口：碳纤维预浸料在RH 30%~70%环境下保质期90天，南方仓库必须配除湿。
- 机械窗口：柔性触控膜弯折次数>20万次，但弯折半径需≥2 mm，过小会断线。
未来三年，康得新高科技产品路线图
- 2025年：推出Micro-LED用超薄封装膜，厚度<50 μm，解决巨量转移后的翘曲问题。
- 2026年：量产热塑性碳纤维复材，回收率>90%，切入消费电子外壳。
- 2027年：发布全印刷式柔性OLED触控一体化方案，直接卷对卷生产，成本再降30%。
写在最后
“康得新高科技产品怎么样”与“康得新高科技产品有哪些”这两个问题的答案，其实都指向同一件事：把看似普通的材料，通过极致工艺做成不可替代的“关键零件”。当行业还在卷价格时，它已经在卷“性能密度”和“时间密度”。
